Tổng Hợp Các Loại Van Bướm Upvc Tại An Hưng Phát

Ⅰ. Trước tiên hãy cùng chúng tôi tìm hiểu van bướm UPVC là gì ?

- Van Bướm Nhựa UPVC là loại van bướm thông dụng được sử dụng trên các hệ thống dẫn hoá chất, dầu và nước. Loại van này được sản xuất từ vật liệu nhựa UPVC có khả năng chống ăn mòn, rỉ sét tốt và độ bền cao và đặc biệt là giá thành rẻ nên được rất nhiều người ưu tiên lựa chọn hiện nay.

Ⅱ. Van bướm UPVC dùng để làm gì ?

- Van Bướm thực hiện tác vụ quay ¼ vòng để đóng/mở van, bảo toàn lưu lượng qua van. Van bướm có thể thực hiện nhiệm vụ đóng mở (on/off) và nhiệm vụ điều tiết dòng chảy qua van. Cửa van cho phép các hạt rắn lơ lửng đi qua van, tuy nhiên không nên dùng van bướm trong các ứng dụng với dòng chảy là bùn hoặc nước chứa nhiều cát, đất và đá .

Ⅲ. Phân loại van bướm UPVC

 1. Van bướm upvc vận hành bằng tay gạt

  1.1. Van bướm upvc tay gạt là gì ?

- Là dạng van bướm được vận hành đóng/mở bằng phần tay gạt gắn trên đầu van. Tuy nhiên vì vận hành bằng sức người và làm bằng vật liệu nhựa nên tính ứng dụng sẽ hạn chế và chỉ dùng được cho những loại van nhỏ. Tuy nhiên vì dễ sử dụng cũng như giá rẻ nên van bướm UPVC bằng tay gạt vẫn được nhiều người dùng lựa chọn trong đời sống nếu không có nhu cầu cao.

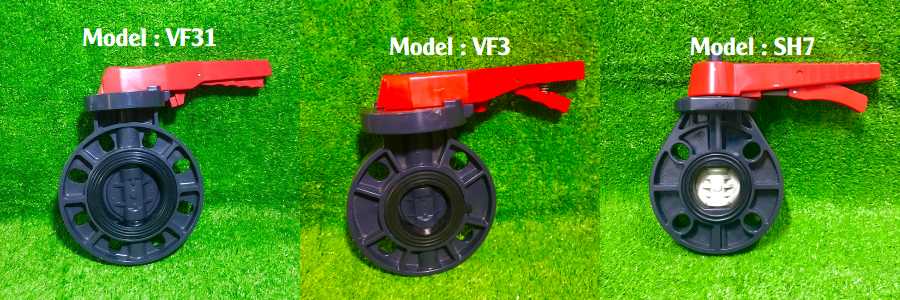

- Chúng tôi có 3 loại van bướm tay gạt upvc của 2 thương hiệu là VANFIT, SHIEYU giá trị sản phẩm từ thấp đến cao nhằm phục vụ nhu cầu sử dụng đối với khách hàng :

+ Van bướm tay gạt upvc – VANFIT – VF3

Thông số kỹ thuật

1. Model : VF3
2. Kích cỡ : DN50 - DN200
3. Chất liệu : UPVC
4. Gioăng làm kín : NR
5. Nhiệt độ làm việc : 0℃ - 45℃
6. Tiêu chuẩn : DIN, ANSI, JIS, CNS
7. Kiểu kết nối : FLANGE

+ Van bướm tay gạt upvc – VANFIT – VF31

Thông số kỹ thuật

1. Model : VF31
2. Kích cỡ : DN50 - DN200
3. Chất liệu : UPVC
4. Gioăng làm kín : EPDM
5. Nhiệt độ làm việc : 0℃ - 45℃
6. Tiêu chuẩn : DIN, ANSI, JIS, CNS
7. Kiểu kết nối : FLANGE

+ Van bướm tay gạt upvc – SHIEYU – SH7

Thông số kỹ thuật

1. Model : VF31
2. Kích cỡ : DN50 - DN200
3. Chất liệu : UPVC
4. Gioăng làm kín : EPDM
5. Đĩa : nhựa PP
6. Nhiệt độ làm việc : 0℃ - 45℃
7. Tiêu chuẩn : DIN, ANSI, JIS
8. Kiểu kết nối : FLANGE

  1.2. Cấu tạo

- Tay gạt : được làm bằng nhựa tổng hợp có độ cứng cao. bên dưới có rãnh hãm để giữ cánh van ở các vị trí đóng mở khác nhau.

- Thân van: được làm hoàn toàn từ chất liệu nhựa nên rất chắc chắn. Có nhiệm vụ liên kết van trên đường ống là bộ phận chịu trực tiếp những tác động của các dòng lưu chất

- Trục van : được làm từ thép không gỉ nối liền từ đầu dưới thân van đến đầu trên thân van là bộ phận truyền lực từ tay gạt xuống cánh van.

- Đĩa van : được làm từ nhựa UPVC hoặc PP , PPH . có dạng hình tròn là nơi tiếp xúc trực tiếp với chất lỏng là bộ phận quyết định chặn hoặc cho dòng lưu chất qua

- Gioăng và vòng làm kín : được làm bằng nhựa EPDM, PTFE, FPM, NBR. có nhiệm vụ tạo độ kín, chống rò rỉ nước ra bên ngoài

  1.3. Nguyên lí hoạt động

- Trạng thái Van đóng là khi tay Van một góc 90 độ so với trục của đường ống và song song với thân Van . Làm ngưng dòng chảy  dung môi trong hệ thống đường ống

- Trạng thái Van mở  là khi tay Van song song với trục của đường ống và vuông góc với thân Van. Dòng chảy dung môi được thông suốt

- Ngoài ra , với những mức điều chỉnh khác nhau trên tay Van cũng có thể được mở từng bước để điều tiết lưu lượng dòng chảy Cơ chế hoạt động của Van bướm tương tự như Van Bi, Van Cổng . Nhưng Van bướm cho phép đóng ngắt nhanh chóng. Van bướm thường được ưa chuộng vì chúng có giá thành rẻ hơn các thiết kế van khác, trọng lượng nhẹ hơn nên ít cần hỗ trợ hơn.

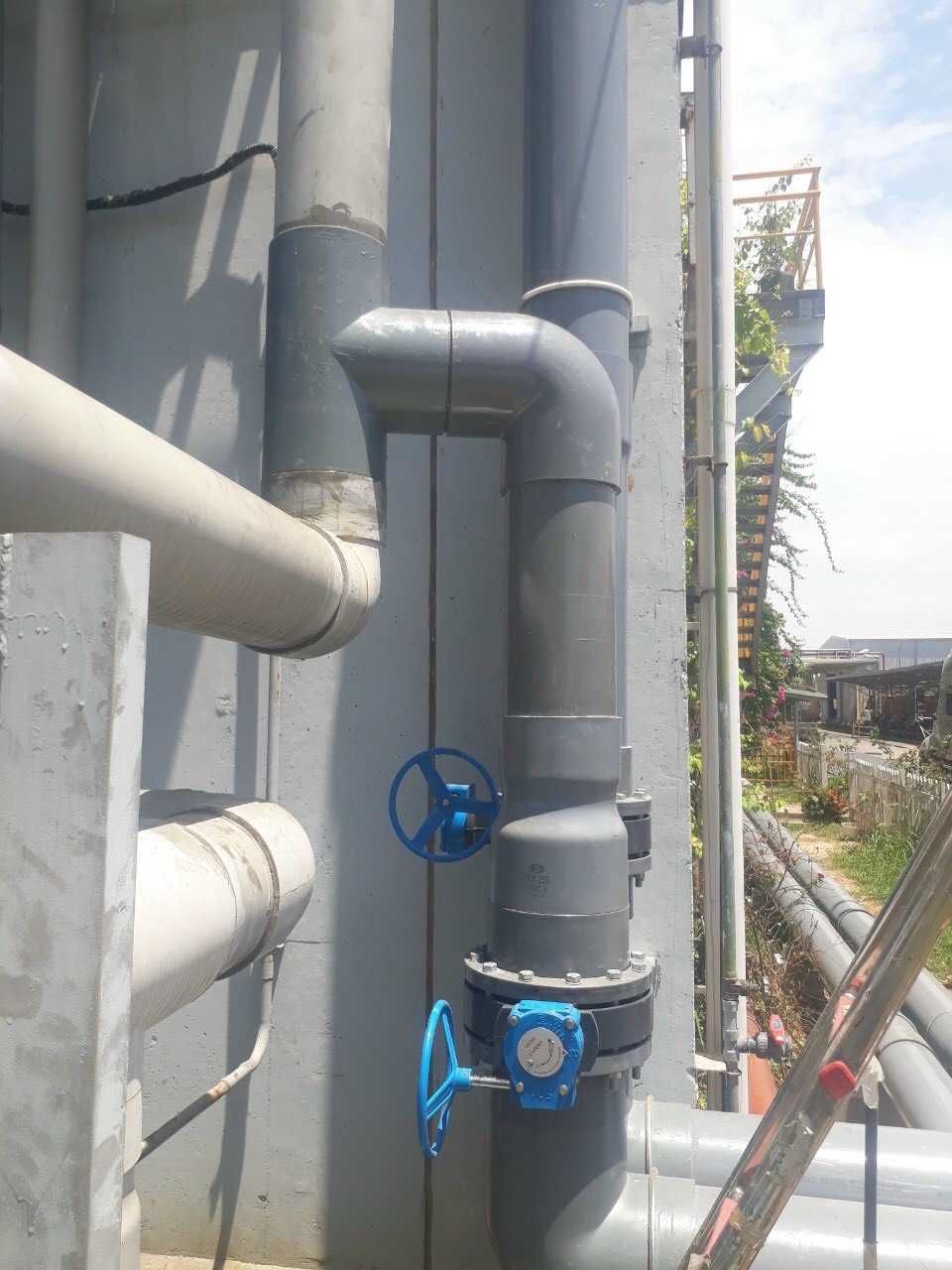

2. Van bướm upvc vận hành bằng quay

  2.1 Van bướm tay quay upvc là gì ?

- Van bướm nhựa tay quay là loại van được ứng dụng cho nghành công nghiệp sản xuất, chế tạo, dùng cho việc cấp nước, đóng mở điều tiết lưu chất lỏng có chưa hóa chất ăn mòn, nước sạch cho sinh hoạt. Vận hành bằng tay quay trợ lực dễ dàng vận hành với hệ thống hộp số bánh răng.

+ Van bướm tay quay upvc – VANFIT – VF5

Thông số kỹ thuật

1. Model : VF5
2. Kích cỡ : DN50 - DN800
3. Chất liệu :
   • UPVC ( DN50-DN200)
   • FRPP (DN500-DN800)
4. Áp lực làm việc :
   • ​DN50 - DN200 PN10
   • DN250 - DN300 PN6
   • DN350 - DN500 PN4
5. Nhiệt độ làm việc : 0℃ - 45℃
6. Tiêu chuẩn : DIN, ANSI, JIS, CNS
7. Kiểu kết nối : FLANGE

  2.2 Cấu tạo

– Thân van: là bộ phận chính của van, trên thân van có các lỗ để kết nối với đường ống và cố định vị trí của van, được làm bằng chất liệu nhựa PVC, UPVC, CPVC…

– Đĩa van: đĩa van là bộ phận chính để ngăn chặn hoặc cho dòng lưu chất đi qua đường ống, được làm bằng chất liệu: nhựa PVC, UPVC, CPVC

– Hộp số tay quay: là bộ phận chính đóng mở van, được làm bằng hộp kim thép,

– Trục van: : là bộ phận truyền lực từ tay quay hộp số đến cánh van giúp đóng mở van. Trục van được làm bằng thép #45, thép không gỉ ( SUS 304 )  có độ cứng cao, chịu lực tốt.

– Gioăng làm kín: được làm bằng cao su EPDM…

– Khi nào cánh van song song với đường ống thì van được mở hoàn toàn và khi nào cánh van vuông góc với đường ống thì van được đóng hoàn toàn. Van cũng có thể được mở ở các vị trí khác nhau

– Kích thước từ Dn 50 đến Dn 800 có phù hợp nhiều hệ thống đường ống từ nhỏ đến lớn

2,3 Nguyên lý hoạt dộng

- Là dòng van được sử dụng trên hệ thống đường ống để điều khiển dòng lưu chất đi qua đường ống, chúng có thân mỏng và có cánh van dạng hình cánh bướm xoay 1 góc 90 độ. Van được đóng mở bằng hệ thống hộp số tay quay.

- Khi nào cánh van song song với đường ống thì van được mở hoàn toàn và khi nào cánh van vuông góc với đường ống thì van được mở hoàn toàn. Van cũng có thể được mở ở các vị trí khác nhau

Ⅳ. Ưu, nhược điểm van bướm upvc

Ưu điểm

• Trọng lượng van nhẹ, lắp đặt dễ dàng, thay thế, bảo dưỡng đơn giản
• Ứng dụng cho nhiều môi trường: Nước, hóa chất ăn mòn, khí
• Kích có phù hợp nhiều hệ thống lớn
• Giá thành van rẻ hơn so dòng van cổng, van bi và van bướm inox, gang, thép.
• Lưu lượng dòng chảy được đảm báo, cố định được góc mở, đóng mở nhanh
• Độ bền cao, đảm bảo an toàn vệ sinh
• Đối với các hệ thống không yêu cầu

Nhược điểm

• Đĩa van gây cản dòng, giảm lưu lượng dòng chảy, ngay cả khi mở hoàn toàn
• Van không có các kích thước nhỏ (DN10 – DN32)
• Van không chịu được áp suất lớn và nhiệt độ quá cao

Ⅴ. Ứng dụng của van bướm nhựa

- Hệ thống đường ống dẫn hóa chất ăn mòn, dung dịch chứa tính ăn mòn như: axit – bazo – muối, sử dụng trong các nhà máy và xí nghiệp sản xuất.

- Nhờ tính chất và kích thước van phong phú, người ta ứng dụng rộng rãi van trong hệ thống sản xuất dược phẩm và thực phẩm.

- Bên cạnh đó, nó còn được lắp tại nhiều hệ thống cấp thoát nước, hệ thống tưới tiêu, khu công nghiệp khác nhau.
